Выбор между бойлером косвенного нагрева (БКН) и проточным теплообменником для приготовления горячей воды часто сводится не к техническим характеристикам, а к пониманию гидравлики системы и реальных сценариев потребления. Инженеры-теплотехники знают: идеального решения не существует. Есть только компромиссы, диктуемые мощностью источника тепла, объемом резервуара и пиковыми нагрузками. Если вы проектируете систему для частного дома или небольшого офиса, слепое копирование решений с промышленных объектов приведет к ошибкам.

Необходимо четко разграничивать накопительные и проточные схемы, так как их физические принципы работы кардинально различаются. Накопительный бак аккумулирует энергию, создавая буфер, тогда как пластинчатый или кожухотрубный теплообменник работает только в момент проточной нагрузки. Понимание этой разницы позволяет избежать ситуаций, когда горячая вода заканчивается в середине душа или, наоборот, когда бойлер остывает за час простоя.

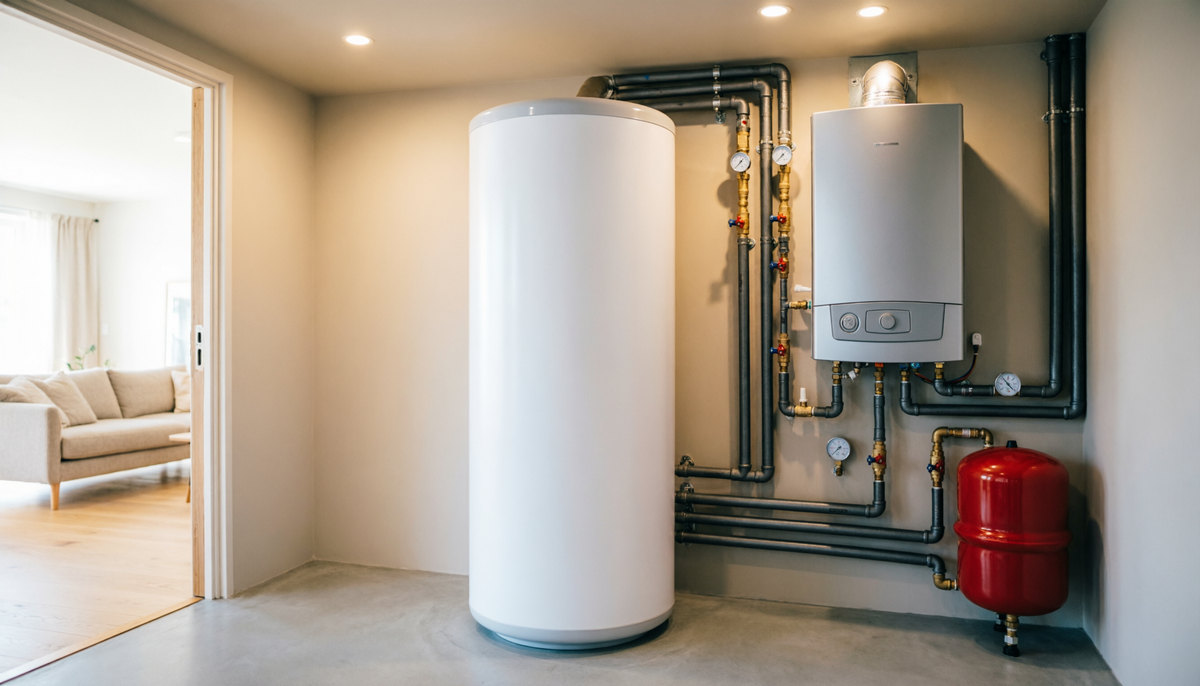

Накопительная емкость

Бойлер косвенного нагрева — это, по сути, утепленный бак с змеевиком или двумя контурами. Его главная функция — тепловая инерция. Внутренний объем позволяет запасать энергию, когда котел работает в экономичном режиме или когда есть избыток тепла от альтернативных источников, таких как солнечные коллекторы или тепловые насосы. Стандартный объем для частного дома варьируется от 100 до 500 литров. При расчете нужно учитывать, что полезный объем горячей воды составляет около 60-70% от общего, так как в баке всегда есть зоны с разной температурой. Температура теплоносителя в первичном контуре обычно поддерживается на уровне 70–80 °C. При таких параметрах время нагрева 150-литрового бака от 10 °C до 60 °C составляет около 40-50 минут при мощности теплообменника 20 кВт. Это комфортный режим для семьи из трех человек, где пиковое потребление распределено по времени. Однако у этой схемы есть критический недостаток: теплопотери. Даже при качественной теплоизоляции с толщиной слоя 50 мм и плотностью минеральной ваты 50 кг/м³, суточные потери могут достигать 10-15% от запасаемой энергии. Если вы редко пользуетесь горячей водой, эти потери становятся нецелевым расходом топлива. Кроме того, внутри бака неизбежно происходит стратификация — расслоение воды по температурам. Нижние слои остаются холодными, что требует периодической принудительной циркуляции или использования смесительных клапанов для стабилизации температуры на выходе.

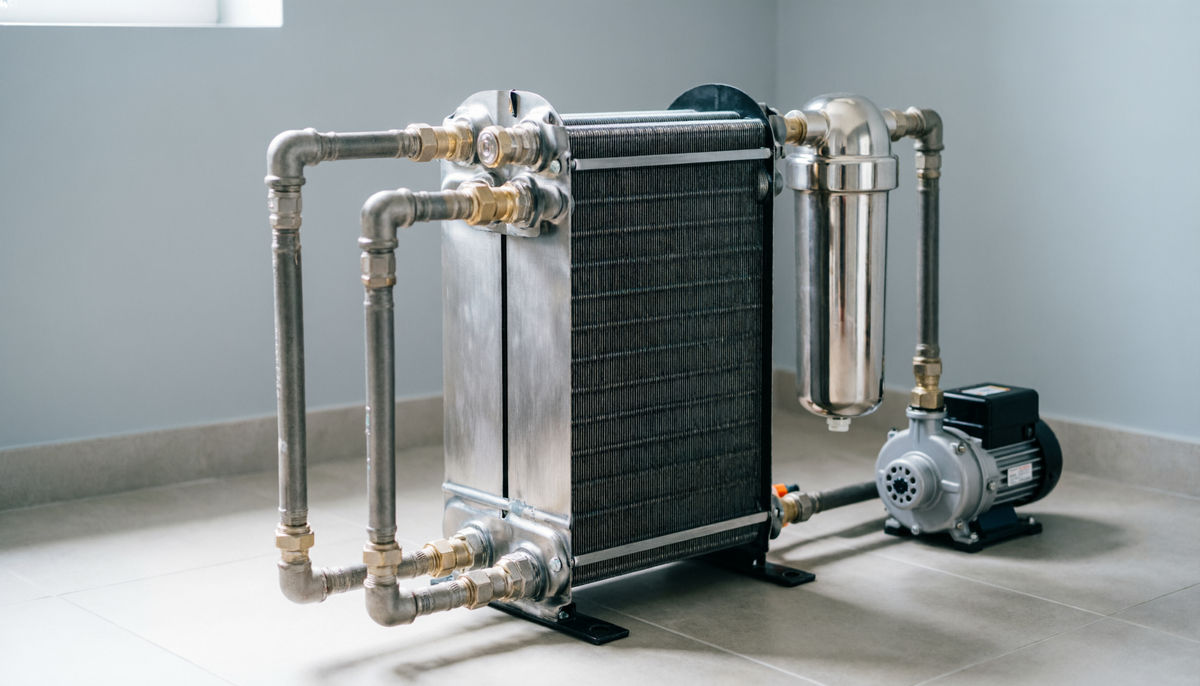

Проточная схема

Теплообменник ГВС не имеет накопительной функции. Он передает тепло от теплоносителя к холодной воде только в момент открытия крана. Это обеспечивает мгновенный подогрев и отсутствие потерь на хранение. Однако проточная система предъявляет жесткие требования к мощности источника тепла. Чтобы обеспечить расход 10 литров в минуту при перепаде температур с 10 до 45 °C, требуется передать около 14,6 кВт тепловой мощности. Если ваш котел выдает 24 кВт, то часть мощности уйдет на отопление, и температура горячей воды может проседать, особенно если одновременно работают несколько точек водоразбора. В таких случаях применяют каскадную схему подключения двух и более теплообменников. Это позволяет разделить нагрузку. Например, один теплообменник обслуживает душ, второй — кухню. Диаметры патрубков в таких системах обычно составляют DN25 или DN32, что требует внимательного подбора циркуляционных насосов с достаточным напором. Гидравлическое сопротивление проточных теплообменников выше, чем у бойлеров, так как вода проходит через узкие каналы пластин. Потеря давления может достигать 0,3–0,5 бар при номинальном расходе. Это необходимо учитывать при проектировании насосного оборудования. Проточная схема выигрывает в гигиеничности. В стоячей воде бойлера размножаются легионеллы при температурах 25–45 °C. В проточном теплообменнике вода не задерживается, поэтому риск бактериального заражения минимален. Однако это требует использования фильтров грубой очистки, так как мусор может забить каналы теплообменника.

Гидравлический расчет

Неразумный подбор оборудования ведет к нестабильности системы. Главная ошибка — выбор теплообменника по площади поверхности теплообмена без учета коэффициента загрязнения. В реальных условиях, при жёсткости воды 7 °Ж, слой накипи толщиной 0,5 мм снижает теплопередачу на 10-15% за первый сезон. Для бойлера это не критично, так как там есть запас по объему и времени. Для проточного теплообменника это может стать причиной того, что горячая вода станет холодной. Поэтому при расчете проточных теплообменников применяется поправочный коэффициент 1,15–1,2. Это означает, что площадь теплообмена нужно закладывать с запасом. Также важно учитывать тип теплоносителя. Вода-вода имеет коэффициент теплоотдачи около 5000–6000 Вт/(м²·К). Если же используется антифриз, коэффициент снижается до 3000–3500 Вт/(м²·К), что требует увеличения площади теплообмена на 30-40%. Диаметры труб подвода воды должны соответствовать расходу. Для расхода 6 л/мин диаметр трубы DN15, для 12 л/мин — DN20, для 20 л/мин — DN25. Нарушение этих параметров приводит к турбулентности, шуму и ускоренному износу оборудования.

Управление и автоматизация

В системах с бойлером управление проще. Термостат в баке включает и выключает циркуляционный насос по заданной температуре. Точность поддержания температуры составляет ±1–2 °C. В проточных системах требуется модуляция мощности источника тепла или регулировка расхода теплоносителя. Если котел не имеет модуляции горелки, то при малом расходе горячей воды температура теплоносителя может вырасти до 90 °C, что приведет к перегреву теплообменника и срабатыванию предохранительного клапана. Для предотвращения этого применяют трехходовые клапаны или байпасные узлы. Также необходима защита от перегрева. Термостаты безопасности должны быть настроены на отключение при достижении 75–80 °C на выходе. В бойлерах такая защита дублируется механическими ограничителями. Автоматизация проточных систем сложнее, но позволяет экономить энергию. Датчики потока запускают насос только при открытии крана. Это исключает холостой ход. Однако чувствительность датчиков должна быть высокой, чтобы избежать эффекта «тикающей крана» при малых утечках.

Эксплуатация и обслуживание

Бойлер требует регулярной очистки от накипи и замены магниевого анода. Срок службы анода — 1-2 года. Если его не менять, коррозия начнет разрушать сталь корпуса. Проточные теплообменники менее требовательны к химической обработке, но чувствительны к механическим загрязнениям. Промывка пластин или трубок требуется раз в 2-3 года. В сложных условиях — ежегодно. Стоимость обслуживания проточного теплообменника ниже, так как нет необходимости сливать большой объем воды. Однако ремонт может быть дороже, если повредится пластина. В таких случаях меняется весь комплект пластин. В бойлере ремонт сводится к замене змеевика, что стоит значительно дороже. При выборе между этими двумя типами оборудования необходимо учитывать не только первоначальные затраты, но и жизненный цикл. Бойлер служит 10-15 лет, теплообменник — 15-20 лет при правильном уходе. Для систем с высокой пиковой нагрузкой, например, в гостиницах или бассейнах, проточные теплообменники являются единственно верным решением. Они обеспечивают стабильный напор и температуру независимо от времени суток. В частных домах с умеренным потреблением бойлер обеспечивает больший комфорт за счет буферной емкости. Однако, если вы выбираете проточное решение, стоит обратить внимание на качественные кожухотрубные или пластинчатые модели. Подробнее о технических характеристиках можно узнать на сайте теплообменник ГВС, где представлены модели с различными коэффициентами теплопередачи. Главное — не экономить на насосах и фильтрах. Плохая гидравлика убьет любое, даже самое дорогое, оборудование.
