Отопление теплицы, животноводческого корпуса, склада или перерабатывающего цеха зависит не только от мощности котельной. Теплоноситель должен пройти через трубопроводы, арматуру и теплообменные приборы с расчётным расходом, иначе отдельные зоны будут прогреваться неравномерно. В удалённых ветвях температура может снижаться, а рядом с источником тепла — оставаться выше требуемой.

Принудительное движение воды или другой рабочей жидкости обеспечивает циркуляционный насос. Его подбирают как часть всей гидравлической схемы: учитывают тепловую нагрузку, температурный график, сопротивление наиболее неблагоприятного контура и изменение потребления в течение суток. Выбор только по диаметру патрубков или мощности двигателя не позволяет оценить реальный режим оборудования.

Для сельскохозяйственных объектов особенно важна надёжность. Остановка циркуляции зимой способна нарушить микроклимат теплицы, привести к переохлаждению помещений или остановке технологического процесса. Поэтому вместе с рабочими параметрами заранее определяют требования к автоматике, резервированию и аварийному электроснабжению.

Как работает циркуляционный контур

В замкнутой системе теплоноситель движется от источника тепла к потребителям и возвращается обратно. Насос не поднимает воду на высоту здания так же, как оборудование для водоснабжения из скважины или резервуара. Его основная задача — преодолеть сопротивление труб, теплообменников, регулирующих клапанов, фильтров и других элементов циркуляционного кольца.

Чем длиннее трасса, меньше внутренний диаметр труб и больше арматуры, тем выше потери давления. Дополнительное сопротивление создают загрязнённые фильтры, частично закрытые клапаны и неправильно отбалансированные ветви. Поэтому недостаточный расход не всегда означает, что установлен слишком слабый насос: сначала необходимо проверить состояние и настройку всей сети.

На крупных объектах систему обычно разделяют на несколько контуров. Отдельные ветви могут обслуживать почвенный обогрев, воздушные калориферы, регистры вдоль ограждений, административные помещения и узлы подогрева воды. Разделение позволяет задавать разные температурные режимы и не направлять одинаковый расход к потребителям с различной нагрузкой.

Какие параметры нужны для подбора

Первый расчётный параметр — подача, то есть объём теплоносителя, который должен проходить через систему за единицу времени. Её определяют по тепловой мощности контура, теплоёмкости рабочей жидкости и разнице температур между подающей и обратной линиями. При недостаточной подаче тепло не будет своевременно передаваться потребителям.

Второй параметр — напор, необходимый для преодоления гидравлического сопротивления расчётного кольца. В замкнутой системе его не определяют простым сложением высоты здания и длины труб. Вертикальные участки влияют на статическое давление, однако требуемый напор насоса рассчитывают прежде всего по потерям в движущемся потоке.

При предварительном сравнении оборудования можно рассматривать циркуляционные inline насосы, у которых всасывающий и напорный патрубки расположены на одной линии. Такая компоновка удобна для монтажа непосредственно в трубопроводе, но конкретную модель всё равно выбирают по рабочей точке, условиям установки и характеристикам теплоносителя.

Максимальная подача и максимальный напор, указанные для оборудования, обычно относятся к разным краям характеристики. Они не достигаются одновременно. Для продолжительной работы необходимо найти точку, в которой насос обеспечивает требуемый расход при расчётном сопротивлении сети и не выходит в предельную область.

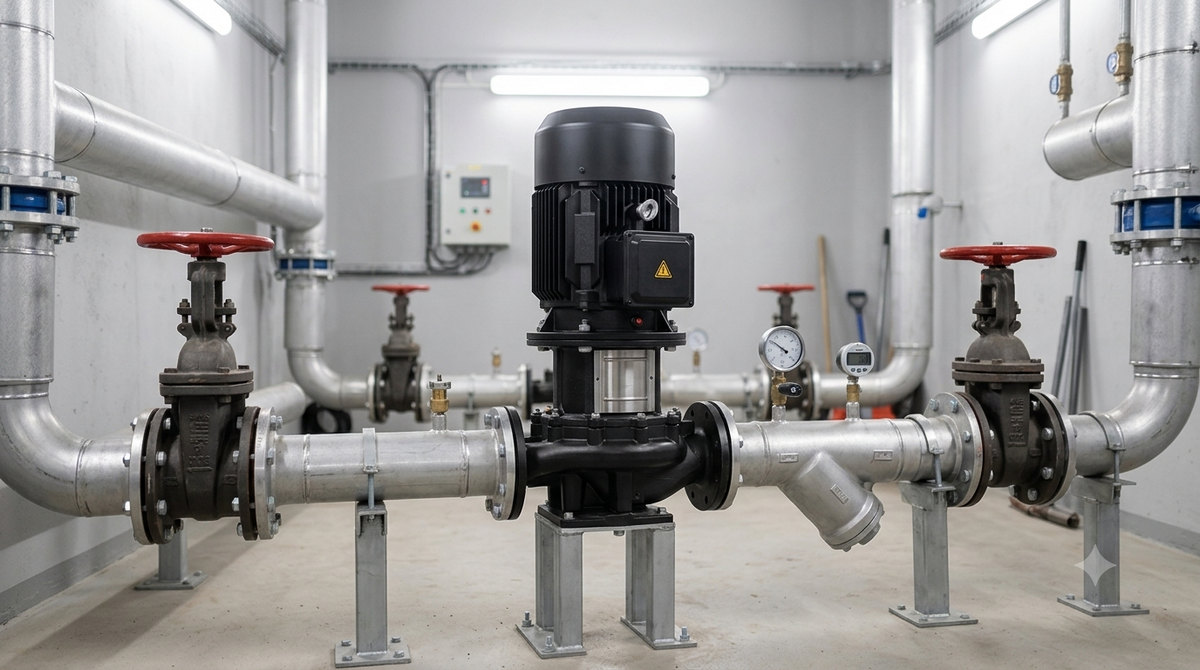

В чём особенности компоновки In-line

Название In-line указывает на соосное расположение входного и выходного патрубков. Насос встраивается в прямой участок трубопровода, поэтому оборудование занимает меньше площади по сравнению с некоторыми традиционными схемами. Это удобно в котельных, тепловых пунктах и технических помещениях, где пространство ограничено.

Компактность не означает, что насос можно устанавливать без учёта монтажных требований. Трубопроводы не должны передавать на корпус недопустимую нагрузку. Для тяжёлого оборудования предусматривают опоры, а перед агрегатом и после него оставляют участки, необходимые для размещения арматуры, контроля параметров и обслуживания.

Необходимо обеспечить доступ к двигателю, уплотнению и крепёжным соединениям. Если насос оказывается за трубами, вплотную к стене или под другим оборудованием, даже плановый осмотр становится сложным. Компоновку технического помещения следует проверять до монтажа, а не после заполнения системы.

Как регулировать работу при переменной нагрузке

Потребность в тепле меняется вместе с наружной температурой, солнечной радиацией, ветром, режимом проветривания и технологическими процессами. Для теплицы особенно характерны резкие суточные колебания: днём часть энергии поступает от солнца, а после его захода тепловая нагрузка быстро возрастает.

Если регулирующие клапаны закрывают часть ветвей, общий расход в системе уменьшается. Насос с постоянной частотой вращения может продолжать создавать избыточный перепад давления, что сопровождается шумом и дополнительными потерями энергии. Для согласования производительности с текущей потребностью применяют частотное или ступенчатое регулирование.

Автоматика может получать данные от датчиков температуры, давления или перепада давления. Но алгоритм управления не компенсирует ошибки гидравлического расчёта. Если оборудование изначально выбрано с чрезмерным запасом или не обеспечивает требуемый напор, изменение частоты лишь ограниченно улучшит режим.

Настройки проверяют во всех предусмотренных состояниях: при максимальной зимней нагрузке, работе отдельных зон и минимальном расходе. Важно, чтобы насос сохранял устойчивый режим, а через котлы и теплообменники проходило количество жидкости, необходимое для их безопасной эксплуатации.

Как теплоноситель влияет на характеристики

Подготовленная вода и незамерзающая смесь имеют разные физические свойства. При добавлении гликоля обычно увеличивается вязкость и меняются плотность и теплоёмкость. Это влияет на гидравлическое сопротивление, необходимый расход и потребляемую мощность, поэтому расчёт для воды нельзя без проверки переносить на другой теплоноситель.

До выбора оборудования необходимо указать состав жидкости, рабочую температуру и концентрацию присадок. От этих данных зависит совместимость материалов корпуса, рабочего колеса и уплотнений. Также учитывают средства, которые будут применяться при промывке и очистке системы.

Качество теплоносителя влияет и на состояние сети. Продукты коррозии, окалина и другие загрязнения постепенно увеличивают сопротивление фильтров и отдельных участков. После монтажа систему промывают, а грязевики размещают так, чтобы их можно было очищать без сложной разборки.

Регулярный контроль особенно важен после реконструкции. Подключение новых ветвей может изменить распределение потоков и вынести загрязнения из старых труб. Если расход снизился, сначала проверяют фильтры, арматуру и балансировку, а затем состояние насосной части.

Когда требуется резервный насос

Для объектов, где нарушение отопления может привести к потере урожая, ухудшению условий содержания животных или остановке производства, одного агрегата может быть недостаточно. Резервирование позволяет продолжить циркуляцию при неисправности рабочего насоса или провести обслуживание без длительного отключения системы.

Резерв может быть полным или частичным. В первом случае второй насос способен самостоятельно обеспечить расчётный режим. В другом варианте несколько агрегатов совместно покрывают максимальную нагрузку, а при выходе одного из них система сохраняет ограниченную производительность. Выбор зависит от допустимых последствий и времени ремонта.

При параллельной установке насосов необходимо рассчитать их совместную характеристику и предусмотреть обратные клапаны. Автоматика может чередовать агрегаты, выравнивая наработку, либо назначать один рабочим, а другой резервным. Периодический пробный пуск резерва помогает убедиться, что он действительно готов к включению.

Не менее важно оценить надёжность электроснабжения и шкафа управления. Два насоса, подключённые к одной незащищённой линии, не обеспечат резервирование при общем отключении. Для критичных объектов рассматривают аварийное питание, сигнализацию и передачу данных дежурному персоналу.

Монтаж и эксплуатационный контроль

Перед пуском проверяют направление вращения двигателя, положение запорной арматуры, заполнение системы и удаление воздуха. Воздушные пробки нарушают движение теплоносителя, вызывают шум и могут создать впечатление недостаточной производительности оборудования. После заполнения осматривают соединения и убеждаются в отсутствии утечек.

При первом запуске фиксируют расход, перепад давления, ток двигателя, температуру подающей и обратной линий. Эти значения становятся базовыми для дальнейшего наблюдения. Если параметры постепенно отклоняются, можно своевременно обнаружить засорение, изменение настройки клапанов или износ оборудования.

Плановое обслуживание включает контроль герметичности, вибрации, шума, электрических соединений и состояния автоматики. До начала отопительного сезона желательно провести пробный запуск всех контуров, проверить переключение на резерв и убедиться в исправности датчиков аварийной сигнализации.

Надёжная циркуляция достигается не установкой самого мощного насоса, а согласованностью источника тепла, трубопроводов, арматуры, потребителей и системы управления. Гидравлический расчёт, правильный монтаж и регулярный контроль помогают поддерживать стабильный микроклимат и не расходовать энергию на преодоление устранимых сопротивлений.
